Kable XLR
ilość produktów: 327Kable XLR są stosowane przede wszystkim do łączenia mikrofonów, mikserów, interfejsów audio, monitorów studyjnych i aktywnych kolumn. Do standardowego połączenia mikrofonowego najczęściej wybiera się przewód XLR żeński–XLR męski. W instalacjach wykorzystujących różne typy gniazd mogą być natomiast potrzebne przewody XLR–Jack, XLR–RCA lub XLR–USB. Kable tego typu są wykorzystywane na scenie, w studiach nagraniowych, a także przez osoby tworzące podcasty i inne treści internetowe.
Jaki kabel XLR wybrać do urządzenia?
Dobór kabla XLR należy rozpocząć od sprawdzenia wejść i wyjść w obu łączonych urządzeniach. Znaczenie ma nie tylko kształt złącza, ale również jego rodzaj, sposób okablowania, kierunek połączenia oraz obsługiwany typ sygnału. Do standardowego połączenia mikrofonu z mikserem, interfejsem audio lub aktywnym zestawem nagłośnieniowym najczęściej stosuje się kabel XLR żeński–XLR męski.
| Planowane połączenie | Najczęściej wybierany przewód | Co należy sprawdzić? |
|---|---|---|
| Mikrofon → mikser lub interfejs audio | XLR żeński–XLR męski | Rodzaj wejścia mikrofonowego i potrzebną długość |
| Mikser → aktywna kolumna | XLR–XLR lub XLR–Jack 6,3 mm TRS | Czy oba urządzenia obsługują transmisję symetryczną |
| Interfejs audio → monitor studyjny | Jack TRS–XLR lub XLR–XLR | Typ wyjścia interfejsu i wejścia monitora |
| Urządzenie z RCA → wejście XLR | XLR–RCA | Połączenie będzie zazwyczaj niesymetryczne |
| Urządzenie z Jack 3,5 mm → wejście XLR | XLR–Jack 3,5 mm | Rozkład styków i zgodność z konkretnym urządzeniem |
| Komputer → urządzenie audio lub mikrofon | XLR–USB | Obecność konwertera oraz zgodność z systemem i urządzeniem |
Samo zastosowanie złącza XLR nie oznacza automatycznie, że połączenie będzie symetryczne. Decydują o tym sposób wykonania przewodu oraz konstrukcja wejść i wyjść w podłączanych urządzeniach. Dlatego kabla nie należy dobierać wyłącznie na podstawie wyglądu wtyków.
XLR–XLR, XLR–Jack czy XLR–RCA?
Odpowiednia konfiguracja przewodu zależy od gniazd znajdujących się w urządzeniach oraz od rodzaju przesyłanego sygnału. Obecność złącza XLR po jednej stronie nie gwarantuje zachowania transmisji symetrycznej, jeżeli po drugiej stronie zastosowano złącze lub wejście niesymetryczne.
| Konfiguracja | Typowe zastosowanie | Rodzaj połączenia |
|---|---|---|
| XLR–XLR | Mikrofony, miksery, interfejsy, monitory studyjne i aktywne kolumny | Może być symetryczne, jeżeli obsługują je oba urządzenia |

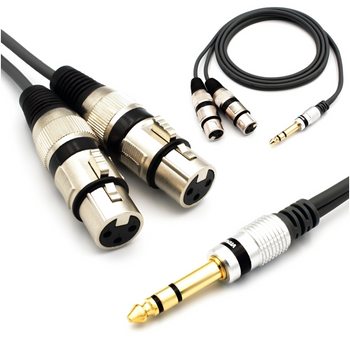

| XLR–Jack 6,3 mm TRS | Połączenia liniowe między sprzętem studyjnym i estradowym | Może zachować transmisję symetryczną |
| XLR–Jack TS | Urządzenia z niesymetrycznym wejściem lub wyjściem Jack | Niesymetryczne |
| XLR–Jack 3,5 mm | Kamery, rejestratory, komputery i wybrane urządzenia przenośne | Zależy od rozkładu styków i konstrukcji urządzenia |

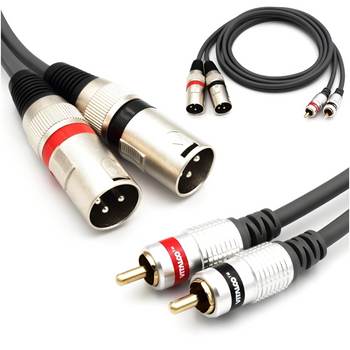

| XLR–RCA | Łączenie profesjonalnego sprzętu audio z urządzeniami konsumenckimi | Zazwyczaj niesymetryczne |
| Mini XLR | Nadajniki bezprzewodowe, mikrofony nagłowne i urządzenia kompaktowe | Wymaga sprawdzenia liczby pinów i zgodności z urządzeniem |
Przy wyborze przewodu warto zwrócić uwagę także na ekranowanie, elastyczność płaszcza, zabezpieczenie kabla przy wtyku oraz jakość mechanizmu blokującego. Dobrze wykonany przewód może ograniczać wpływ zakłóceń elektromagnetycznych i lepiej znosić częste zwijanie oraz przepinanie, ale właściwości te należy oceniać na podstawie specyfikacji konkretnego modelu.
Jak dobrać długość i standard kabla XLR?
Długość przewodu powinna umożliwiać swobodne ustawienie urządzeń i prowadzenie kabla bez naprężania złączy. Najlepiej wybrać długość z niewielkim zapasem, ale bez tworzenia dużych, niepotrzebnych pętli przewodu.
| Długość kabla | Przykładowe zastosowanie |
|---|---|
| 0,5–1,5 m | Krótkie połączenia w racku, między interfejsem a monitorem lub między urządzeniami ustawionymi obok siebie |
| 2–3 m | Domowe studio, stanowisko mikrofonowe, podcast lub niewielka sala prób |
| 5 m | Scena, sala prób, studio nagraniowe i połączenie z aktywną kolumną |
| 10 m i więcej | Dłuższe trasy sceniczne, instalacyjne i nagłośnieniowe |
Kabel mikrofonowy a DMX i AES/EBU
Kable mikrofonowe, DMX i AES/EBU mogą korzystać z podobnych złączy XLR, ale są przeznaczone do różnych zastosowań. Standardowy kabel mikrofonowy przesyła analogowy sygnał audio. DMX służy do cyfrowego sterowania oświetleniem scenicznym, natomiast AES/EBU jest standardem cyfrowej transmisji audio.
Do połączeń DMX i AES/EBU należy wybierać przewody o impedancji falowej 110 Ω, oznaczone przez producenta jako odpowiednie do danego standardu. Zwykły kabel mikrofonowy może czasem zadziałać na krótkim odcinku, ale nie zapewnia zgodności parametrów wymaganych przez transmisję cyfrową.
Przed zakupem sprawdź więc nie tylko długość i rodzaj wtyków, lecz także przeznaczenie przewodu. Pozwala to uniknąć sytuacji, w której kabel pasuje mechanicznie do gniazda, ale nie odpowiada wymaganiom konkretnego systemu.
FAQ – wybór kabla XLR
Jaki kabel XLR wybrać do mikrofonu?

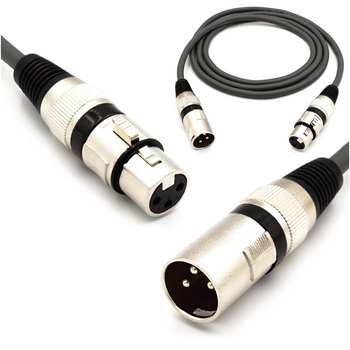

Do standardowego mikrofonu z 3-pinowym wyjściem XLR najczęściej wybiera się kabel XLR żeński–XLR męski. Wtyk żeński podłącza się do mikrofonu, a męski do wejścia mikrofonowego miksera, interfejsu audio lub aktywnej kolumny. Przed zakupem należy sprawdzić potrzebną długość oraz rodzaj gniazd w urządzeniach.
Czy każde połączenie XLR jest symetryczne?
Nie. Samo zastosowanie złącza XLR nie gwarantuje transmisji symetrycznej. O rodzaju połączenia decydują sposób okablowania przewodu oraz konstrukcja wejścia i wyjścia w obu urządzeniach. Połączenie XLR–XLR albo XLR–Jack TRS może być symetryczne, jeżeli wszystkie elementy toru są do tego przystosowane.
Kiedy wybrać XLR–XLR, a kiedy XLR–Jack?
Kabel XLR–XLR jest najczęściej wybierany do mikrofonów, mikserów, interfejsów audio, monitorów studyjnych i aktywnych kolumn wyposażonych w odpowiednie gniazda. XLR–Jack stosuje się wtedy, gdy jedno z urządzeń ma gniazdo Jack. W przypadku Jacka 6,3 mm TRS można zachować połączenie symetryczne, o ile obsługują je oba urządzenia.
Czy kabel XLR–RCA przesyła sygnał symetryczny?
Zazwyczaj nie. RCA jest standardowo złączem niesymetrycznym, dlatego połączenie XLR–RCA nie staje się symetryczne tylko dlatego, że po jednej stronie znajduje się wtyk XLR. Taki przewód służy przede wszystkim do łączenia urządzeń profesjonalnych ze sprzętem wyposażonym w wejścia lub wyjścia RCA.
Jaką długość kabla XLR wybrać?
Wybierz długość umożliwiającą wygodne połączenie urządzeń z niewielkim zapasem. Do stanowiska biurkowego często wystarcza przewód 1–3 m, na scenie lub w sali prób częściej stosuje się 5 m, natomiast dłuższe trasy mogą wymagać kabli 10 m lub dłuższych. Nie warto kupować znacznie dłuższego przewodu, niż wymaga tego instalacja.
Czy kabla mikrofonowego można użyć do DMX lub AES/EBU?
Do stałych i niezawodnych połączeń DMX lub AES/EBU należy stosować przewód przeznaczony do transmisji cyfrowej o impedancji 110 Ω. Zwykły kabel mikrofonowy może czasem działać na krótkim odcinku, ale nie zapewnia zgodności parametrów wymaganych przez te standardy.
