XLR — budowa złącza, piny i sygnał symetryczny
XLR to rodzina złączy stosowanych między innymi w profesjonalnym sprzęcie audio. Najbardziej rozpowszechniona wersja ma trzy styki i jest wykorzystywana do przesyłania sygnałów mikrofonowych oraz liniowych. Samo zastosowanie złącza XLR nie gwarantuje jednak, że połączenie jest symetryczne — decydują o tym sposób okablowania przewodu oraz konstrukcja wejścia i wyjścia w podłączonych urządzeniach.
W prawidłowo wykonanym torze symetrycznym odbiornik porównuje sygnały doprowadzone dwoma żyłami, dzięki czemu może ograniczyć wpływ zakłóceń pojawiających się po drodze. Złącza XLR są wykorzystywane również w cyfrowej transmisji audio AES/EBU oraz w systemach sterowania oświetleniem DMX, ale nie oznacza to, że każdy przewód zakończony wtykami XLR nadaje się do wszystkich tych zastosowań.
Czego dowiesz się z tego artykułu:
- czym jest złącze XLR i skąd pochodzi jego nazwa,
- jakie funkcje mają piny 1, 2 i 3,
- jak działa połączenie symetryczne,
- dlaczego XLR nie zawsze oznacza sygnał symetryczny,
- czym różnią się XLR, Jack TRS, Jack TS i RCA,
- czym różni się analogowy sygnał audio od AES/EBU i DMX.
Co to jest złącze XLR?
XLR jest wielostykowym złączem wykorzystywanym w urządzeniach audio, systemach cyfrowych i instalacjach scenicznych. Nazwa wywodzi się od rodziny złączy produkowanych przez firmę Cannon — dlatego spotykana czasem pisownia „Canon” jest nieprawidłowa.
Najczęściej spotykane złącze XLR ma trzy styki, ale istnieją również wersje cztero-, pięcio- i wielopinowe. Liczba pinów nie określa automatycznie rodzaju sygnału. Złącza o podobnym wyglądzie mogą być wykorzystywane do innych zadań, na przykład do przesyłania analogowego audio, cyfrowych danych sterujących, zasilania lub komunikacji pomiędzy urządzeniami.
Wersję męską można rozpoznać po wystających pinach, natomiast wersja żeńska ma odpowiadające im gniazda stykowe. Oba warianty mogą występować jako złącza kablowe albo jako gniazda zamontowane w urządzeniu.

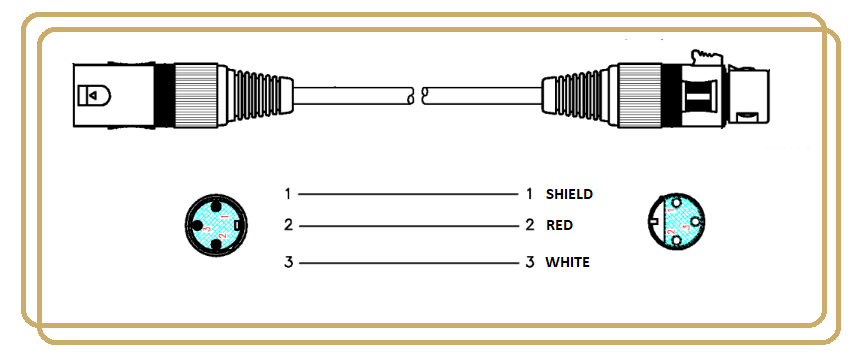

Piny XLR — za co odpowiadają styki 1, 2 i 3?
W typowym analogowym połączeniu audio wykorzystującym 3-pinowe złącze XLR poszczególne styki mają następujące funkcje:
- Pin 1 — ekran przewodu i odniesienie masy,
- Pin 2 — sygnał nieodwrócony, określany również jako „hot” lub „+”,
- Pin 3 — sygnał odwrócony, określany również jako „cold” lub „−”.
Pin 1 łączy ekran przewodu z odpowiednimi punktami urządzeń i pomaga ograniczać oddziaływanie pól elektromagnetycznych. Piny 2 i 3 tworzą parę sygnałową, na podstawie której wejście różnicowe urządzenia odbiorczego odtwarza właściwy sygnał audio.
Ten układ dotyczy standardowego analogowego połączenia symetrycznego. W specjalistycznych urządzeniach, instalacjach cyfrowych lub przewodach przejściowych sposób wykorzystania styków może być inny.
Jak działa sygnał symetryczny?
W typowym aktywnie symetryzowanym połączeniu audio sygnał jest przesyłany dwiema żyłami. Na jednej z nich znajduje się sygnał nieodwrócony, a na drugiej sygnał o przeciwnej polaryzacji. Wejście różnicowe urządzenia odbiorczego porównuje napięcia na obu żyłach i odtwarza różnicę pomiędzy nimi.
Zakłócenia elektromagnetyczne pojawiające się po drodze oddziałują zwykle podobnie na obie żyły. Ponieważ odbiornik reaguje przede wszystkim na różnicę pomiędzy nimi, wspólna część zakłócenia może zostać w znacznym stopniu odrzucona. Proces ten ogranicza wpływ zakłóceń, ale nie oznacza ich całkowitego wyeliminowania w każdych warunkach.
Skuteczność takiego połączenia zależy między innymi od:
- konstrukcji wyjścia urządzenia źródłowego,
- jakości i symetrii wejścia odbiorczego,
- równej impedancji obu żył względem masy,
- ekranowania i wykonania przewodu,
- prawidłowego podłączenia pinów.
Nie każde wyjście symetryczne przesyła dwie identyczne kopie sygnału o przeciwnej polaryzacji. Istnieją również wyjścia symetryzowane impedancyjnie. W takim układzie najważniejsze jest zachowanie zbliżonych impedancji obu żył oraz zastosowanie wejścia różnicowego po stronie odbiornika.
Czy złącze XLR zawsze oznacza sygnał symetryczny?
Nie. XLR określa przede wszystkim rodzaj złącza, a nie sposób przesyłania sygnału. Połączenie będzie symetryczne tylko wtedy, gdy przewód jest odpowiednio okablowany, a wejście i wyjście urządzeń obsługują taki sposób transmisji.
Przykładowo przewód XLR–XLR może tworzyć połączenie symetryczne pomiędzy mikrofonem a wejściem mikrofonowym. Jeżeli jednak złącze XLR zostanie połączone z RCA lub Jackiem TS, tor będzie zazwyczaj niesymetryczny. Obecność wtyku XLR po jednej stronie nie zmienia właściwości niesymetrycznego wejścia albo wyjścia po drugiej stronie.
Tak samo Jack TRS nie zawsze oznacza połączenie symetryczne. Może przesyłać symetryczny sygnał monofoniczny, ale w słuchawkach jest najczęściej wykorzystywany do niesymetrycznego sygnału stereofonicznego.
XLR a Jack TRS, Jack TS i RCA
Złącza XLR, Jack i RCA mogą być wykorzystywane w torach audio, ale różnią się budową, sposobem blokowania oraz najczęstszymi zastosowaniami. O tym, czy sygnał jest symetryczny, nie decyduje wyłącznie kształt wtyku.
| Złącze | Liczba podstawowych styków | Typowe zastosowanie | Czy może przesyłać sygnał symetryczny? |
|---|---|---|---|
| XLR 3-pin | 3 | Mikrofony, sygnały liniowe, sprzęt studyjny i estradowy | Tak, jeżeli przewód i oba urządzenia są odpowiednio skonfigurowane |
| Jack TRS | 3 | Symetryczne połączenia liniowe albo niesymetryczny sygnał stereo | Tak, ale zależy to od sposobu wykorzystania styków |
| Jack TS | 2 | Gitary, instrumenty i niesymetryczne połączenia monofoniczne | Nie w typowym połączeniu audio |
| RCA | 2 | Domowy sprzęt audio i niesymetryczne sygnały liniowe | Zazwyczaj nie |
XLR ma dodatkową zaletę mechaniczną: wiele złączy tego typu wykorzystuje blokadę utrudniającą przypadkowe rozłączenie. Jest to szczególnie istotne na scenie, w studiu oraz w instalacjach, w których przewody są często przepinane lub narażone na poruszanie.
Analogowy XLR, AES/EBU i DMX — podobne złącza, różne sygnały
Złącze XLR może być wykorzystywane w kilku różnych standardach. Mechaniczne dopasowanie wtyku do gniazda nie oznacza jeszcze zgodności elektrycznej ani funkcjonalnej.
| Rodzaj połączenia | Co jest przesyłane? | Typowe zastosowanie |
|---|---|---|
| Analogowe audio | Analogowy sygnał mikrofonowy lub liniowy | Mikrofony, miksery, interfejsy audio, monitory i aktywne kolumny |
| AES/EBU | Cyfrowy sygnał audio | Cyfrowe miksery, konwertery, procesory i urządzenia studyjne |
| DMX | Cyfrowe dane sterujące | Sterowniki, reflektory, głowy ruchome i inne elementy oświetlenia scenicznego |
Do transmisji AES/EBU i DMX należy stosować przewody przeznaczone do danego standardu. Zwykły przewód mikrofonowy może mieć inną impedancję falową i nie zapewniać stabilnej transmisji danych, szczególnie na dłuższych odcinkach lub w rozbudowanych instalacjach.
Czy mikrofon XLR można podłączyć bezpośrednio do komputera?
Typowy analogowy mikrofon ze złączem XLR wymaga wejścia mikrofonowego z przedwzmacniaczem oraz przetwornika analogowo-cyfrowego. Funkcje te zapewnia najczęściej interfejs audio, mikser z połączeniem USB albo inne urządzenie przeznaczone do rejestracji dźwięku.
Pasywny adapter XLR–Jack 3,5 mm nie zastępuje interfejsu audio. Nie zapewnia odpowiedniego wzmocnienia sygnału, konwersji analogowo-cyfrowej ani zasilania phantom potrzebnego wielu mikrofonom pojemnościowym. Samo mechaniczne dopasowanie wtyku nie rozwiązuje różnic pomiędzy wejściem mikrofonowym komputera a profesjonalnym wyjściem mikrofonu.
Wyjątkiem mogą być przewody lub adaptery XLR–USB wyposażone we własny konwerter. Ich możliwości, zgodność z mikrofonem i obsługę zasilania należy sprawdzać w specyfikacji konkretnego produktu.
Najważniejsze informacje o złączu XLR
XLR jest trwałym i wszechstronnym rodzajem złącza, ale jego wygląd nie określa automatycznie sposobu przesyłania sygnału. Typowe analogowe połączenie symetryczne wykorzystuje trzy piny: ekran oraz dwie żyły sygnałowe. Wejście różnicowe porównuje napięcia na obu żyłach, dzięki czemu może ograniczyć wpływ zakłóceń wspólnych.
Aby zachować połączenie symetryczne, odpowiednio skonfigurowane muszą być przewód, wyjście urządzenia źródłowego i wejście urządzenia odbiorczego. Złącza XLR są wykorzystywane również przez AES/EBU i DMX, jednak systemy te przesyłają inne rodzaje sygnałów i wymagają przewodów o właściwych parametrach.
Znasz już typ wejść i wyjść w swoich urządzeniach? Przejdź do kategorii Kable XLR, gdzie znajdziesz warianty XLR–XLR, XLR–Jack, XLR–RCA, mini XLR, XLR–USB oraz przewody do transmisji cyfrowej.
FAQ — złącze XLR i sygnał symetryczny
Co oznaczają piny 1, 2 i 3 w złączu XLR?
W typowym analogowym połączeniu audio pin 1 jest połączony z ekranem i odniesieniem masy, pin 2 przenosi sygnał nieodwrócony, a pin 3 sygnał odwrócony. Odbiornik różnicowy porównuje sygnały z pinów 2 i 3.
Czy każde złącze XLR przesyła sygnał symetryczny?
Nie. XLR określa rodzaj złącza. O tym, czy połączenie jest symetryczne, decydują sposób okablowania przewodu oraz konstrukcja wejścia i wyjścia urządzeń.
Czy Jack TRS działa tak samo jak XLR?
Jack TRS może przesyłać symetryczny sygnał monofoniczny podobnie jak 3-pinowe XLR, ale może być również wykorzystywany do niesymetrycznego sygnału stereo. XLR ma zwykle solidniejszą obudowę i mechanizm blokujący.
Czy XLR–RCA jest połączeniem symetrycznym?
Zazwyczaj nie. RCA jest standardowo złączem niesymetrycznym, dlatego przewód XLR–RCA nie zachowuje pełnego połączenia symetrycznego tylko dlatego, że po jednej stronie znajduje się XLR.
Czy przewodu mikrofonowego można używać do DMX?
Do niezawodnego sterowania DMX należy stosować przewód przeznaczony do cyfrowej transmisji danych. Kabel mikrofonowy może nie mieć odpowiednich parametrów i powodować błędy, szczególnie na dłuższych trasach lub przy większej liczbie urządzeń.
Czy złącze XLR może przesyłać zasilanie phantom?
Tak. W typowych wejściach mikrofonowych zasilanie phantom jest podawane przez piny sygnałowe względem pinu 1. Zasilanie powinno być włączane tylko wtedy, gdy mikrofon i pozostałe elementy toru są do niego przystosowane.
