Jak samemu zrobić kable audio?

Samodzielne wykonanie kabla audio nie musi być trudne. Najważniejsze jest dobranie przewodu odpowiedniego do konkretnego zastosowania, właściwych wtyków oraz prawidłowe wykonanie i sprawdzenie połączeń.

Inaczej zbudowany będzie kabel mikrofonowy XLR, inaczej przewód instrumentalny Jack, RCA czy kabel głośnikowy zakończony złączami Speakon. Dlatego zanim sięgniesz po lutownicę, warto najpierw ustalić, jaki sygnał ma przesyłać kabel i z jakimi urządzeniami będzie współpracował.

Jak zrobić kabel audio – od czego zacząć?

Pierwszym krokiem nie jest wybór wtyku ani lutowanie, lecz określenie zastosowania kabla. To właśnie od niego zależy konstrukcja przewodu, liczba żył, sposób ekranowania oraz rodzaj zakończeń.

Przykładowo:

• kabel mikrofonowy XLR – najczęściej wykorzystuje dwużyłowy przewód ekranowany i złącza XLR,
• kabel instrumentalny Jack 6,3 mm TS – zazwyczaj wykorzystuje jednożyłowy przewód ekranowany,
• kabel RCA – do analogowego połączenia niesymetrycznego stosuje się odpowiedni przewód ekranowany,
• kabel głośnikowy – wykorzystuje przewód o odpowiednim przekroju żył, bez typowego ekranu stosowanego w przewodach sygnałowych.

Nie istnieje więc jeden uniwersalny „dobry kabel audio”. Dobry przewód to przede wszystkim przewód właściwie dobrany do konkretnego połączenia.

Jak dobrać przewód do wykonania kabla?

Przy wyborze przewodu należy zwrócić uwagę nie tylko na materiał żył, ale przede wszystkim na jego konstrukcję i przeznaczenie.

Przewody do sygnałów audio

W połączeniach mikrofonowych, liniowych czy instrumentalnych przesyłany sygnał ma stosunkowo niski poziom i może być podatny na zakłócenia. Dlatego stosuje się tutaj przewody ekranowane.

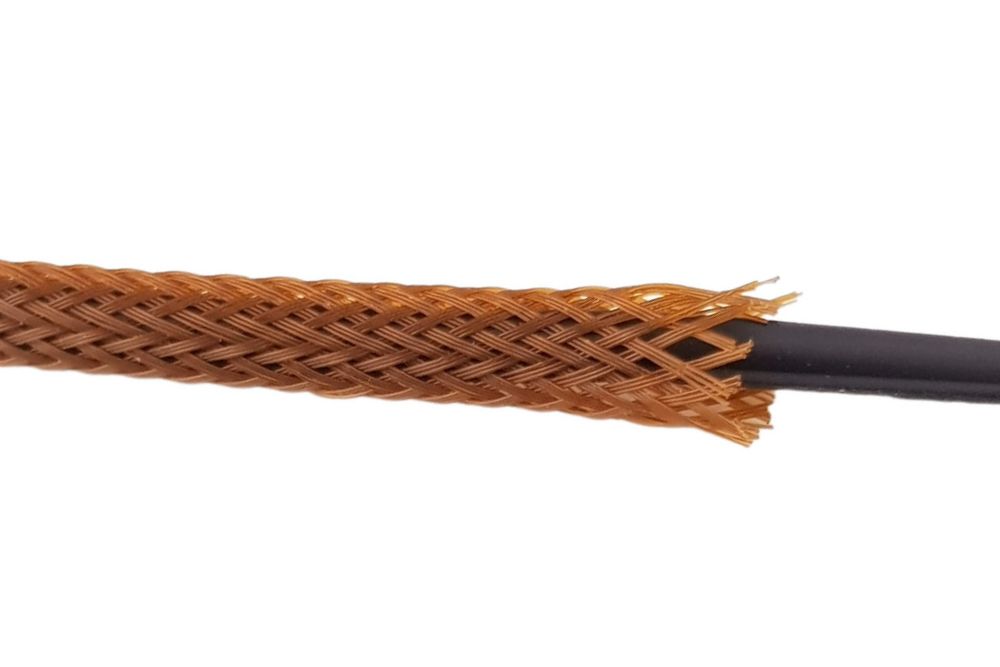

Ekran otaczający żyłę lub żyły sygnałowe ogranicza wpływ zewnętrznych zakłóceń elektromagnetycznych. Jego sposób podłączenia zależy od rodzaju wykonywanego kabla.

W przypadku połączenia symetrycznego, np. typowego kabla mikrofonowego XLR, wykorzystuje się dwie żyły sygnałowe oraz ekran. W połączeniu niesymetrycznym, np. typowym kablu instrumentalnym Jack TS, konstrukcja połączenia jest inna.

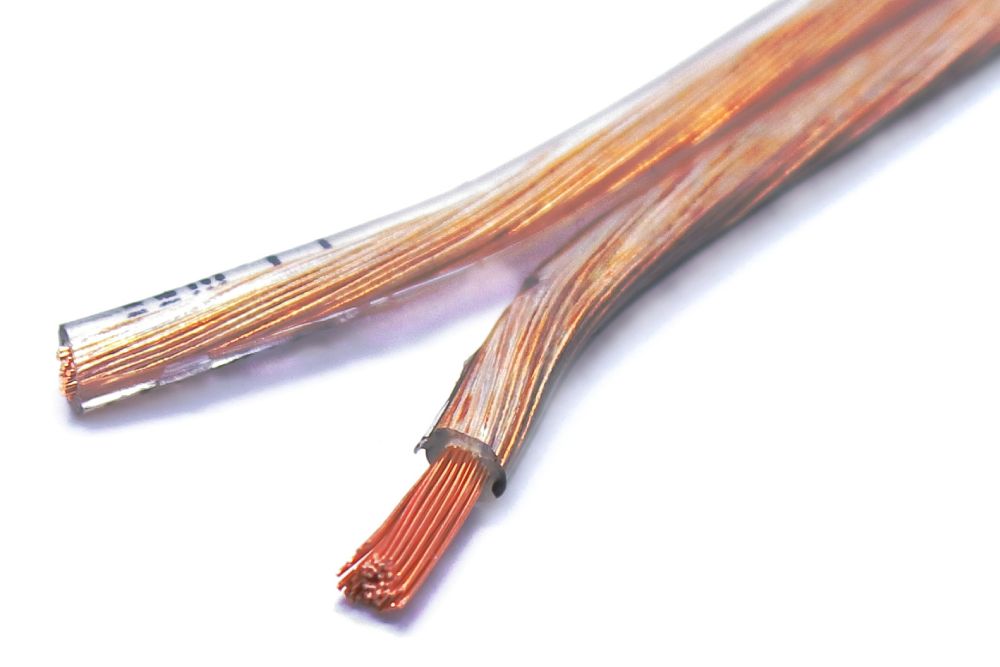

Przewody głośnikowe

Kabel pomiędzy wzmacniaczem mocy a kolumną pracuje w innych warunkach niż przewód mikrofonowy czy instrumentalny. Przesyła sygnał o znacznie większym poziomie, dlatego istotny jest przede wszystkim odpowiedni przekrój żył oraz możliwie mała rezystancja przewodu.

Typowe przewody głośnikowe nie wymagają ekranowania. Mogą być zakończone między innymi wtykami bananowymi, złączami Speakon albo – zależnie od urządzenia – pozostać bez dodatkowych końcówek.

Czy warto wybierać miedź OFC?

Do wykonywania kabli audio powszechnie wykorzystuje się przewody z żyłami wykonanymi z miedzi, w tym miedzi OFC. Jest to praktyczne i popularne rozwiązanie, ale sam materiał przewodnika nie przesądza jeszcze o przydatności kabla.

Równie ważne są konstrukcja przewodu, przekrój żył, ekranowanie, elastyczność i odporność mechaniczna. Parametry należy więc rozpatrywać w odniesieniu do zastosowania, a nie pojedynczo.

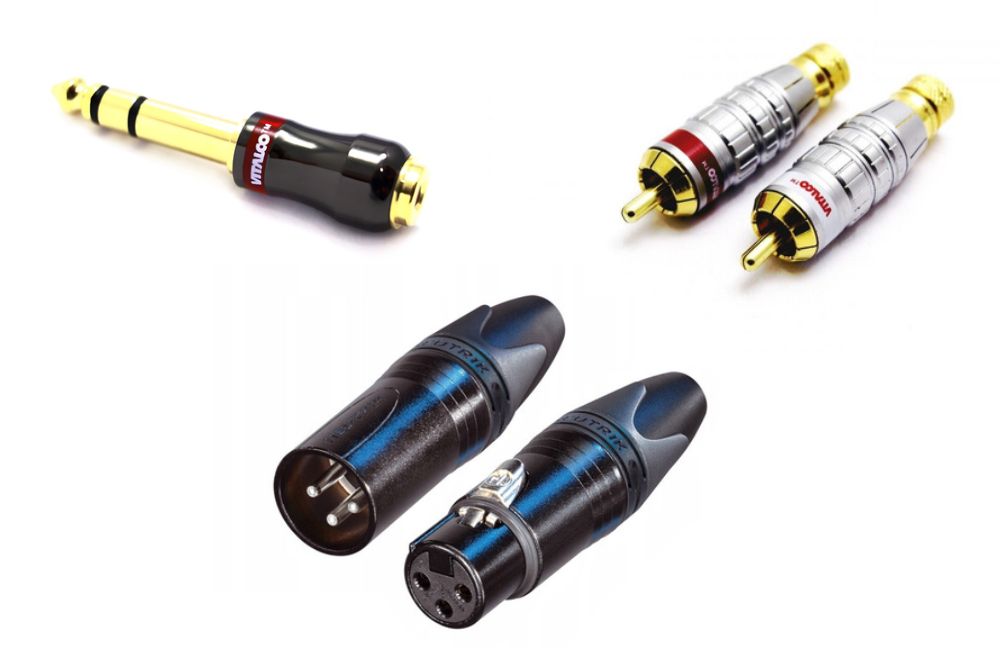

Jak dobrać wtyki do kabla audio?

Rodzaj wtyków wynika przede wszystkim z urządzeń, które mają zostać połączone. Przed zakupem komponentów warto sprawdzić nie tylko typ złącza, lecz również sposób jego montażu i średnicę przewodu, z którym może współpracować.

Do najczęściej spotykanych rozwiązań należą:

• wtyki XLR – stosowane między innymi w połączeniach mikrofonowych i profesjonalnych połączeniach symetrycznych,
• wtyki Jack – występujące w różnych średnicach i konfiguracjach styków, m.in. TS i TRS,
• wtyki RCA – powszechnie wykorzystywane w analogowych połączeniach niesymetrycznych sprzętu audio,
• wtyki bananowe – stosowane do zakończenia przewodów głośnikowych,
• złącza Speakon – wykorzystywane przede wszystkim w połączeniach głośnikowych i systemach nagłośnieniowych.

Wtyk musi pasować nie tylko do gniazda urządzenia. Ważne jest również dopasowanie jego elementu odciążającego do zewnętrznej średnicy kabla. Dzięki temu siły działające na kabel nie są przenoszone bezpośrednio na połączenia elektryczne.

Co będzie potrzebne do samodzielnego wykonania kabla?

Zakres potrzebnych narzędzi zależy od rodzaju przewodu i sposobu montażu wtyków. Przy kablach lutowanych najczęściej potrzebne będą:

• odpowiedni przewód,
• wtyki dopasowane do kabla i urządzeń,
• lutownica,
• spoiwo lutownicze odpowiednie do wykonywanego połączenia,
• ściągacz izolacji lub odpowiednie narzędzie do przygotowania przewodu,
• obcinaczki,
• uchwyt ułatwiający unieruchomienie wtyku,
• multimetr z funkcją sprawdzania ciągłości obwodu.

Przydatne mogą być również koszulki termokurczliwe. Mogą zabezpieczać wybrane miejsca połączenia, pomagać w oznaczaniu przewodów lub pełnić funkcję dodatkowej ochrony mechanicznej.

Jak przygotować kabel do lutowania?

Dokładny sposób przygotowania końcówki zależy od konstrukcji przewodu oraz zastosowanego wtyku, dlatego nie warto przyjmować jednej uniwersalnej długości zdejmowanej izolacji.

1. Rozkręć wtyk i sprawdź rozmieszczenie jego styków oraz sposób mocowania kabla.
2. Załóż na kabel elementy obudowy wtyku, które po lutowaniu nie będą mogły zostać przełożone przez złącze.
3. Usuń odpowiedni fragment zewnętrznej izolacji, uważając, aby nie uszkodzić ekranu ani żył.
4. Przygotuj ekran i poszczególne żyły zgodnie ze schematem wykonywanego kabla.
5. Zdejmij izolację z końców żył na długości dopasowanej do styków konkretnego wtyku.

Przed rozpoczęciem lutowania warto jeszcze raz sprawdzić schemat połączeń. W przypadku złączy wielostykowych pomyłka może spowodować nieprawidłowe działanie kabla mimo poprawnie wykonanych spoin.

Jak prawidłowo lutować wtyki audio?

Podczas lutowania najważniejsze jest uzyskanie trwałego połączenia elektrycznego i mechanicznego bez niepotrzebnego przegrzewania przewodu oraz elementów wtyku.

1. Unieruchom wtyk w uchwycie.
2. Oczyść i przygotuj grot lutownicy.
3. W razie potrzeby wstępnie pobiel przygotowaną końcówkę przewodu.
4. Umieść żyłę przy odpowiednim styku wtyku.
5. Ogrzej miejsce połączenia i podaj odpowiednią ilość spoiwa.
6. Po uzyskaniu prawidłowego połączenia odsuń lutownicę i pozostaw spoinę nieruchomo do ostygnięcia.
7. Powtórz czynność dla pozostałych styków.

Nie należy przyjmować jednego czasu nagrzewania dla wszystkich wtyków. Duży metalowy styk może wymagać innej ilości energii niż niewielkie złącze. Lutowanie powinno trwać tylko tyle, ile potrzeba do prawidłowego rozpłynięcia spoiwa i utworzenia połączenia.

Po zakończeniu należy sprawdzić, czy nie wystają pojedyncze druciki żył lub ekranu, które mogłyby dotknąć sąsiedniego styku. Warto również upewnić się, że połączenie jest mechanicznie stabilne.

Jak podłączyć przewody do konkretnych wtyków?

Nie wszystkie kable audio wykonuje się według tego samego schematu. Poniższe przykłady pokazują podstawowe różnice.

Kabel mikrofonowy XLR

W standardowym analogowym połączeniu symetrycznym XLR wykorzystuje się trzy styki:

• pin 1 – ekran/masa,
• pin 2 – sygnał „hot” (+),
• pin 3 – sygnał „cold” (−).

Najważniejsze jest zachowanie tego samego przyporządkowania żył na obu końcach kabla. Przed lutowaniem należy sprawdzić oznaczenia numerów bezpośrednio na wtyku.

Kabel instrumentalny Jack 6,3 mm TS

Typowy kabel instrumentalny wykorzystuje dwa połączenia:

• Tip – sygnał,
• Sleeve – masa i ekran.

W tym zastosowaniu wykorzystuje się odpowiedni przewód ekranowany przeznaczony do przesyłania sygnału instrumentalnego.

Kabel RCA

W typowym analogowym kablu RCA styk centralny przenosi sygnał, natomiast zewnętrzny styk pełni funkcję masy i jest połączony z ekranem przewodu.

Przy wykonywaniu pary stereo warto dodatkowo oznaczyć oba przewody, aby łatwo rozróżnić lewy i prawy kanał.

Jak zamontować wtyki Speakon i inne złącza skręcane?

Nie wszystkie zakończenia wymagają lutowania. W wielu złączach przewód jest mocowany mechanicznie w zacisku.

W przypadku kabla głośnikowego najważniejsze jest zachowanie tej samej polaryzacji na obu końcach. Jeżeli jedna z żył została przypisana do styku dodatniego, należy konsekwentnie zachować to przyporządkowanie na całej długości połączenia.

W typowym dwupolowym wykorzystaniu czteropolowego złącza Speakon używane są styki 1+ i 1−. Oznaczenie jednej z żył przewodu pomaga zachować prawidłowe przyporządkowanie, ale zawsze należy kierować się oznaczeniami styków znajdującymi się na złączu.

Po umieszczeniu przygotowanej żyły w zacisku należy dokręcić połączenie zgodnie z konstrukcją danego wtyku, a następnie prawidłowo zamontować element odciążający i obudowę.

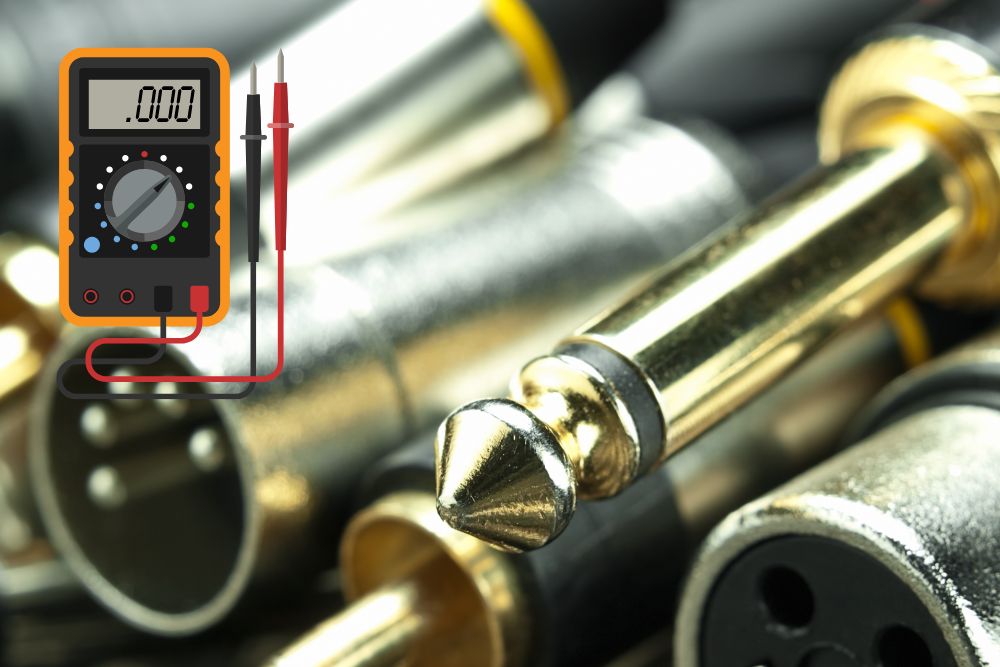

Jak sprawdzić samodzielnie wykonany kabel?

To jeden z najważniejszych etapów całej pracy. Przed podłączeniem własnoręcznie wykonanego kabla do sprzętu należy sprawdzić jego połączenia multimetrem.

Najwygodniej wykorzystać funkcję testu ciągłości.

1. Sprawdź każdy styk z odpowiadającym mu stykiem na drugim końcu kabla.
2. Upewnij się, że połączenie występuje wyłącznie tam, gdzie powinno.
3. Sprawdź, czy pomiędzy niezależnymi stykami nie występuje zwarcie.
4. Delikatnie poruszaj przewodem przy wtykach podczas pomiaru, aby wykryć ewentualne niestabilne połączenie.

Przykładowo w kablu XLR pin 1 powinien mieć ciągłość z pinem 1 na drugim końcu, pin 2 z pinem 2, a pin 3 z pinem 3. Jednocześnie nie powinno być zwarcia pomiędzy pinami 1, 2 i 3.

W prawidłowo wykonanej żyle rezystancja pomiędzy odpowiadającymi sobie końcami będzie bardzo mała. Sama niska wartość rezystancji nie oznacza więc zwarcia. O zwarciu mówimy wtedy, gdy pojawia się niepożądane połączenie pomiędzy punktami, które zgodnie ze schematem powinny być od siebie odizolowane.

Najczęstsze błędy podczas samodzielnego wykonywania kabli

Większość problemów z własnoręcznie wykonanym kablem wynika nie z jakości zastosowanych materiałów, lecz z błędów montażowych. Do najczęstszych należą:

• zastosowanie niewłaściwego rodzaju przewodu,
• pomylenie styków we wtyku,
• nieprawidłowe podłączenie ekranu,
• pozostawienie pojedynczych drucików mogących spowodować zwarcie,
• nadmierne nagrzewanie wtyku podczas lutowania,
• brak prawidłowego mechanicznego odciążenia kabla,
• niezałożenie elementów obudowy przed przylutowaniem wtyku,
• brak kontroli multimetrem przed pierwszym użyciem.

Staranność wykonania ma tutaj większe znaczenie niż pośpiech. Poprawnie dobrany przewód, odpowiedni wtyk i solidnie wykonane połączenie pozwalają stworzyć kabel dopasowany długością i konstrukcją do konkretnego zastosowania.

Czy warto samemu robić kable audio?

Samodzielne wykonanie kabla ma szczególny sens wtedy, gdy potrzebujesz konkretnej długości, określonego rodzaju przewodu lub nietypowej konfiguracji złączy. Pozwala również lepiej zrozumieć sposób wykonywania połączeń w systemach audio i w razie potrzeby samodzielnie naprawić uszkodzony przewód.

Nie oznacza to jednak, że własnoręcznie wykonany kabel automatycznie będzie lepszy od gotowego. O jego jakości decydują przede wszystkim właściwy dobór komponentów, poprawny schemat połączeń oraz jakość montażu.

FAQ – samodzielne wykonywanie kabli audio

Czy każdy kabel audio trzeba ekranować?

Nie. Ekranowanie jest szczególnie istotne w przewodach przesyłających sygnały podatne na zakłócenia, np. mikrofonowych czy instrumentalnych. Typowe przewody głośnikowe nie wymagają takiego ekranowania.

Czy do wykonania kabla audio potrzebna jest lutownica?

Nie zawsze. Wiele wtyków XLR, Jack czy RCA jest lutowanych, ale istnieją również złącza wykorzystujące zaciski śrubowe lub inne sposoby mechanicznego mocowania przewodu. Przykładem są niektóre złącza stosowane w kablach głośnikowych.

Jak sprawdzić kabel po lutowaniu?

Najlepiej użyć multimetru z funkcją testu ciągłości. Należy sprawdzić zarówno prawidłowe połączenie odpowiadających sobie styków, jak i brak zwarcia pomiędzy stykami, które powinny być od siebie odizolowane.

Czy kabel XLR lutuje się pin do pinu?

W typowym analogowym kablu XLR-XLR stosowanym do połączeń symetrycznych zachowuje się połączenia 1–1, 2–2 i 3–3. Przed lutowaniem warto zawsze sprawdzić numerację umieszczoną na konkretnym złączu.

Czy kabel głośnikowy powinien być ekranowany?

Typowy kabel łączący wzmacniacz mocy z kolumną głośnikową nie wymaga ekranowania charakterystycznego dla przewodów sygnałowych. Istotniejsze są odpowiedni przekrój żył, ich rezystancja oraz prawidłowe wykonanie zakończeń.
