Rodzaje wtyków Jack audio - wyjaśniamy różnice!

Kable z wtyczką typu Jack są bardzo często używane do połączeń w wielu urządzeniach związanych z dźwiękiem. Dzięki wiedzy na temat ogólnego działania, budowy i różnic między poszczególnymi typami wtyków będzie Ci łatwiej o konkretny dobór odpowiednich przewodów do swoich potrzeb i trafne ich zastosowanie.

W tym miejscu możesz zapoznać się z wtykami dostępnymi w naszym SKLEPIE HEARON.

Jack to wtyczka do połączeń audio, stosowana do transmisji analogowych sygnałów. Istnieje kilka wersji wykorzystywanych w profesjonalnym sprzęcie audio, jak również w przenośnych urządzeniach codziennego użytku, jak np. smartfon.

Możemy dokonać podziału wtyków ze względu na kilka kryteriów. Powszechnie używane obecnie są Jack 6,3 mm, mini Jack 3,5 mm oraz już praktycznie niewykorzystywany Jack 2,5 mm. Do tego dochodzą różnice wtyków ze względu na liczbę styków, co wpływa na ich oznaczenie.

To według wielu najbardziej odporny wtyk, który początkowo był używany w obwodzie sygnałowym w centralach telefonicznych. Obecnie zastosowanie złącza typu jack jest o wiele szersze: w zależności od rozmiaru, jaki ma dana wtyczka, możesz wykorzystać ją do podłączania nie tylko słuchawek, mikrofonu czy głośników, ale i podepniesz inne sprzęty, takie jak instrumenty muzyczne, karty dźwiękowe czy telewizory. Jego uniwersalność i prostota użytkowania sprawiają, że cieszy się popularnością już od ponad 100 lat!

Budowa wtyku Jack

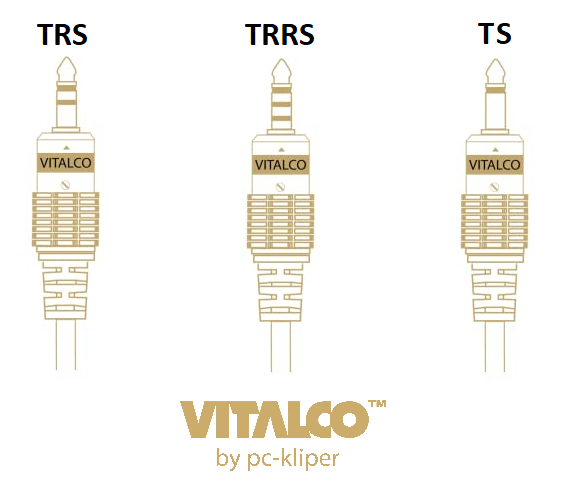

W zależności od liczby pierścieni („R”, z ang. Ring – pierścień) oraz liter „T” z ang. Tip (końcówka), „S” od sleeve (tuleja).

Wyróżniamy tutaj:

• dwa piny (wtyk typu TS) – wtyk mono jack
• jeden pierścień z trzema pinami (wtyk typu TRS) – wtyk stereo jack
• dwa pierścienie i cztery piny (wtyk TRRS)

Elementy:

• tuleja – czyli masa, uziemienie,
• pierścień – prawy kanał dla sygnałów stereo, faza ujemna dla symetrycznych sygnałów mono,
• nasadka – lewy kanał dla stereo, faza dodatnia dla symetrycznych sygnałów mono,
• pierścienie izolujące.

Rodzaje Jack

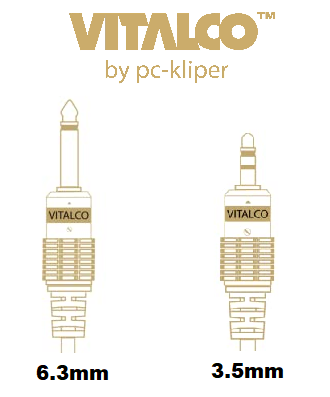

Jack 3,5 mm (minijack)

Złącze słuchawkowe wykorzystywane w przenośnych urządzeniach jak smartfony, odtwarzacze MP3, tablety itp. Jak również w kartach dźwiękowych. Jest to również wyjście liniowe, wyjście lub wejście audio-video.

3,5 mm TS

Złącze mono głównie stosowane do podłączenia mikrofonu. Ma również wiele niestandardowych zastosowań, i to nie tylko w sprzęcie audio! Te złącza jack można zatem wykorzystać do zasilania urządzeń, zdalnego sterowania, podłączania głośników, przesyłania sygnału video, czy nawet podłączenia wejścia anteny zewnętrznej w przenośnych odbiornikach radiowych.

3,5 mm TRS

Ten tzw. mały jack to złącze stereo do transmisji sygnału audio o wysokiej jakości. Często stosowane jako złącze słuchawkowe oraz rzadziej jako złącze audio-video.

3,5mm TRRS

Te rodzaje jack pozwalają podłączyć zestawy słuchawkowe (wspólne złącze słuchawek i mikrofonu), stosowane są też od kilkunastu lat w urządzeniach przenośnych (np. smartfonach) i komputerach przenośnych.

Jack 6,3 mm

Typ złącza o największym rozmiarze, często nazywany również jako jack gitarowy. Najczęściej znajduje zastosowanie w profesjonalnym sprzęcie estradowym, instrumentach muzycznych i innych profesjonalnych urządzeniach.

6,3 mm TS

Złącze monofoniczne głównie do połączenia instrumentów muzycznych jak gitara elektryczna ze wzmacniaczem lub mikserem. Niestety ze względu na swoją niesymetryczność, jest narażone na zakłócenia w związku z czym w sprzęcie studyjnym zostało zastąpione symetrycznymi złączami XLR bądź Jack 6,3 mm TRS.

6,3 mm TRS

Złącze stereo lub do przesyłania sygnału symetrycznego np. w mikrofonach. Używanie również jako połączenie słuchawek stereo.

Liczba wariantów wtyczek typu jack jest dość spora, dlatego producenci często oznaczają je odpowiednimi kolorami, by ułatwić rozpoznanie. Symbolika kolorów prezentuje się następująco:

• Słuchawki/głośniki - zielony
• Mikrofon - różowy
• Wejście liniowe - niebieski

Złącza jack znakomitej jakości

Interesują Cię złącza jack do przesyłania sygnału audio w profesjonalnym sprzęcie audio bądź zwykłych urządzeniach domowych? W ofercie naszego sklepu HEARON znajdziesz szeroki wybór wtyków jack różniących się budową oraz rozmiarem: znajdzie się u nas zarówno duży jack, jak i wiele innych wariantów tego złącza. Wszystkie je łączy wysoka wygoda korzystania i szybkość łączenia, odporność na uszkodzenia mechaniczne, a także wydajny przesył sygnału, gwarantujących znakomity dźwięk w Twoim sprzęcie audio!

FAQ

Jakie rozmiary jack rozróżniamy?

Rozróżniamy trzy warianty rozmiarów jack: 2,5 mm (rzadko spotykany), 3,5 mm oraz 6,3 mm.

Jaki rodzaj kabla jack daje najwyższą jakość audio?

Najwyższą jakość korzystania z urządzeń audio daje jack symetryczny TRS lub TRRS z dobrym ekranowaniem.

Jakie są zalety kabli jack?

Kable jack są uniwersalne, trwałe, tanie i kompatybilne z wieloma urządzeniami.
